Remidi sensor

                            KEAMANAN BIOSKOP DARI COVID 19


 1. Tujuan [Kembali]

  • Memahami karakteristik sensor PIR, dan sensor infrared (IR), LM 35, LDR
  • Mensimulasikan rangkaian dari  sensor PIR, dan sensor infrared (IR)  LM 35, LDR
  • Memahami prinsip kerja  sensor PIR, dan sensor infrared (IR)  LM 35, LDR
2. Alat dan Bahan [Kembali]

2.1 Alat [Kembali]


        a. DC Voltmeter


Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.


2.2 Bahan [Kembali]

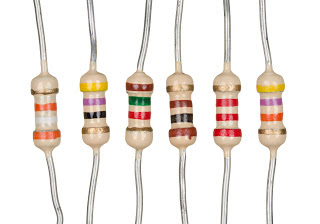

        a. Resistor


Spesifikasi :

1k ohm (3buah)

10k ohm(5buah)

90k ohm (1buah)


Klasifikasi resistor :

a. Fixed Resistor  (Nilai resistansi yang tetap)

    1.Carbon Composition Resistor (Resistor Komposisi Karbon) : nilai resistansinya berkisar dari 1Ω sampai 200MΩ dengan daya 1/10W sampai 2W.

     2. Carbon Film Resistor (Resistor Film Karbon) : nilai resistansinya berkisar dari 1Ω sampai 10MΩ dengan daya 1/6W sampai 5W. Dapat bekerja di suhu yang berkisar dari -55°C hingga 155°C.

    3. Metal Film Resistor (Resistor Film Logam) : nilai resistansinya dipengaruhi oleh panjang, lebar  dan ketebalan spiral logam.

b. Variable Resistor (Nilai resistansinya dapat berubah dan diatur)

   1. Potensiometer : nilai resistansinya tertulis di badan Potensiometer dalam bentuk kode angka.

     2. Rheostat : dapat beroperasi pada tegangan dan arus yang tinggi

    3. Preset Resistor (Trimpot) : berfungsi seperti Potensiometer tetapi memiliki ukuran yang lebih kecil dan tidak memiliki Tuas.

c. Thermistor/Thermal Resistor (Nilai resistansinya dapat dipengaruhi oleh suhu)

    1. Thermistor NTC (Negative Temperature Coefficient) : perubahan suhu  berbanding terbalik terhadap perubahan resistansi.

    2. Thermistor PTC (Positive Temperature Coefficient) : perubahan suhu  berbanding lurus terhadap perubahan resistansi

d. LDR/Light Dependent Resistor (Nilai resistansinya dipengaruhi oleh intensitas cahaya)

Datasheet resistor



        b. Transistor NPN (BC548)

Konfigurasi Transistor NPN

Tegangan konstruksi dan terminal untuk transistor NPN bipolar ditunjukkan di atas. Tegangan antara Base dan Emitter ( VBE ), positif di Base dan negatif di Emitter karena untuk transistor NPN, terminal Base selalu positif sehubungan dengan Emitter. Tegangan supply Collector juga positif sehubungan dengan Emitter ( VCE ). Jadi untuk transistor NPN bipolar untuk menjalankan Collector selalu lebih positif terhadap Base dan Emitter.

        c. Altenator



Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrik arus bolak-balik.

        d. Diode

    Diode adalah komponen elektronika yang terdiri dari dua kutub yang berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diber dopping (penambahan material) yang berbeda dan tambahan material konduktor untuk mengalirkan listrik.
Spesifikasi

Konfigurasi pin

        e. Relay

   Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen
Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

Konfigurasi pin




Spesifikasi


            f. Sensor PIR

Sensor PIR atau disebut juga Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object.

 Spesifikasi:

·         Vin : DC 5V 9V.

·         Radius : 180 derajat.

·         Jarak deteksi : 5 7 meter.

·         Output : Digital TTL.

·         Memiliki setting sensitivitas.

·         Memiliki setting time delay.

·         Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.

·         Berat : 10 gr.


g. Sensor Infrared

Sensor Infrared Proximity atau Sensor Pendeteksi Halangan menggunakan sinar inframerah untuk mendeteksi benda atau permukaan didepannya.


Spesifikasi


           i. Ground

    Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal  bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.

    Komponen Output :

    a. Motor
   Motor  adalah alat yang dapat mengubah energi listrik menjadi energi listrik menjadi energi gerak berupa putaran.

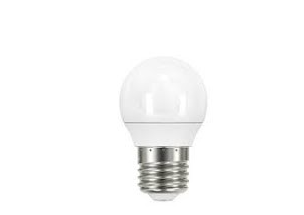

b. Lampu


Spesifikasi







3. Dasar Teori [Kembali]

        A. RESISTOR



Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).




Cara menghitung nilai resistor:

Tabel dibawah ini adalah warna-warna yang terdapat di tubuh resistor :

Perhitungan untuk resistor dengan 4 gelang warna :

·         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

·         Masukkan angka langsung dari kode warna gelang ke-2

·         Masukkan Jumlah nol dari kode warna gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10^n)

·         Gelang ke 4 merupakan toleransi dari nilai resistor tersebut

Perhitungan untuk resistor dengan 5 gelang warna :

·         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

·         Masukkan angka langsung dari kode warna gelang ke-2

·         Masukkan angka langsung dari kode warna gelang ke-3

·         Masukkan Jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n)

·         Gelang ke 5 merupakan toleransi dari nilai resistor tersebut.



B. TRANSISTOR NPN



Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal, stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor  yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis  melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff  (saklar tertutup).

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

·      Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

·      Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

·      Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

 C. ALTENATOR AC


               Kontruksi Altenator AC


Pada alternator terdapat empat buah terminal yaitu terminal B, E, F dan terminal N. Terminal B merupakan terminal output tegangan alternator yang nantinya dihubungkan ke baterai untuk pengisian arus dan juga dihubungkan ke terminal B regulator untuk mengatur arus pengisian.

Terminal F alternator berhubungan dengan sikat positif dan rotor coil, serta terhubung dengan terminal F regulator.

Terminal N alternator terhubung dengan netral stator coil, serta terhubung dengan terminal N regulator.

Sedangkan terminal E alternator terhubung dengan sikat negatif dan rotor coil, serta terhubung dengan terminal E regulator. Terminal E juga dihubungkan dengan bodi atau rangka alternator yang nantinya bodi alternator dihubungkan dengan terminal negatif baterai (aki/ accu).

Spesifikasi



 D. RELAY


Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

·    Electromagnet (Coil)

·    Armature

·    Switch Contact Point (Saklar)

·    Spring

Berikut ini merupakan gambar dari bagian-bagian relay :




Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

·         Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

·         Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)


       E. GROUND


Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.



Kegunaan Ground

1.                   Titik kembali nya arus atau sinyal listrik

2.                   Pelindung terhadap gelombang elektromagnetik dari udara sekitar

3.                   Pengaman setrum jika ada kerusakan (ground sesungguhnya)

4.                   Titik patokan (referensi) tegangan atau sinyal dari berbagai titik di rangkaian.

5.                   Menghilangkan dengung (hum) pada penguat audio (amplifier)

6.                   Mengurangi Noise pada penguat audio (amplifier)

7.                   Pada kendaraan (mobil atau motor) mengurangi kebutuhan kabel listrik, karena menjadikan body motor atau mobil sebagai pengganti kabel negatif.

8.                   dll.


F. MOTOR DC



Motor listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai motor arus searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

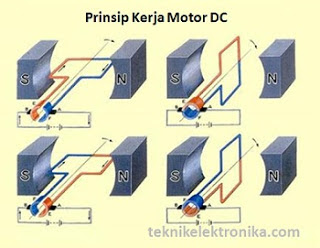

Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.



Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

G. SENSOR INFRARED



Lampu LED pemancar inframerah memancarkan inframerah, jika inframerah menabrak sesuatu benda didepannya maka akan terpantul sebagian. Pantulan sinar inframerah yang berbalik arah akan mengenai sensor inframerah berjenis photodioda yang mana akan photodioda akan memberikan sinyal bahwa ada benda di depan sensor

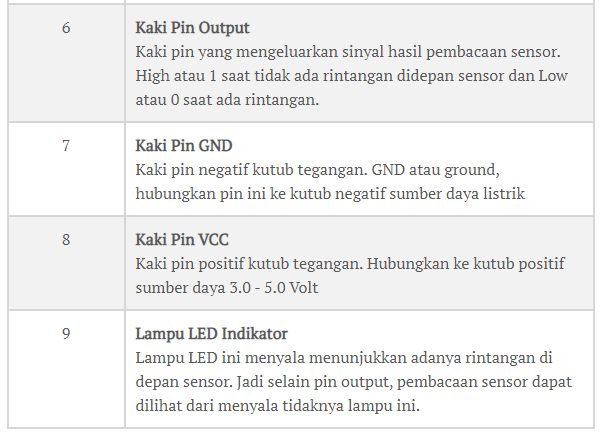

Bagian-bagian sensor infrared :



H. LAMPU


Lampu Listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik. Arus listrik yang dimaksud ini dapat berasal tenaga listrik yang dihasilkan oleh pembangkit listrik terpusat (Centrally Generated Electric Power) seperti PLN dan Genset ataupun tenaga listrik yang dihasilkan oleh Baterai dan Aki.

Jenis Jenis Lampu Listrik

1. Lampu Pijar (Incandescent Lamp)

Lampu Pijar atau disebut juga Incandescent Lamp adalah jenis lampu listrik yang menghasilkan cahaya dengan cara memanaskan Kawat Filamen di dalam bola kaca yang diisi dengan gas tertentu seperti  nitrogen, argon, kripton  atau hidrogen. Kita dapat menemukan Lampu Pijar dalam berbagai pilihan Tegangan listrik yaitu Tegangan listrik yang berkisar dari 1,5V hingga 300V.

Lampu Pijar yang dapat bekerja pada Arus DC maupun Arus AC ini banyak digunakan di Lampu Penerang Jalan, Lampu Rumah dan Kantor, Lampu Mobil, Lampu Flash dan juga Lampu Dekorasi.  Pada umumnya Lampu Pijar hanya dapat bertahan sekitar 1000 jam dan memerlukan Energi listrik yang lebih banyak dibandingkan dengan jenis-jenis lampu lainnya.

2. Lampu Lucutan Gas (Gas discharge Lamp)

Lampu lucutan gas menghasilkan cahaya dengan mengirimkan lucutan elektris melalui gas yang terionisasi, misalnya pada plasma. Sifat lucutan gas sangat tergantung pada frekuensi atau modulasi arus listriknya. Biasanya, lampu lampu ini menggunakan gas mulia (argon, neon, kripton, dan xenon) atau campuran dari gas-gas tersebut. Sebagian besar lampu-lampu ini juga mengandung bahan-bahan tambahan, seperti merkuri, natrium, dan/atau halida logam.

3. Lampu LED (Light Emitting Diode)

Lampu LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

I. SENSOR  LM35

 Sensor suhu IC LM 35 merupkan chip IC produksi Natioanal Semiconductor yang berfungsi untuk mengetahui temperature suatu objek atau ruangan dalam bentuk besaran elektrik, atau dapat juga di definisikan sebagai komponen elektronika yang berfungsi untuk mengubah perubahan temperature yang diterima dalam perubahan besaran elektrik. Sensor suhu IC LM35 dapat mengubah perubahan temperature menjadi perubahan tegangan pada bagian outputnya. Sensor suhu IC LM35 membutuhkan sumber tegangan DC +5 volt dan konsumsi arus DC sebesar 60 µA dalam beroperasi. Bentuk fisik sensor suhu LM 35 merupakan chip IC dengan kemasan yang berfariasi, pada umumnya kemasan sensor suhu LM35 adalah kemasan TO-92  seperti terlihat pada gambar dibawah. Dari gambar diatas dapat diketahui bahwa sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground

    Karakteristik Sensor suhu IC LM35 adalah
        - Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
        -Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC.
        -Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
        -Bekerja pada tegangan 4 sampai 30 volt.
        -Memiliki arus rendah yaitu kurang dari 60 µA.
        -Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
        -Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
        -Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.
    Tabel karakteristik LM35:
    Sensor suhu IC LM35 memiliki keakuratan tinggi dan mudah dalam perancangan jika dibandingkan dengan sensor suhu yang lain, sensor suhu LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kontrol khusus serta tidak memerlukan seting tambahan karena output dari sensor suhu LM35 memiliki karakter yang linier dengan perubahan 10mV/°C. Sensor suhu LM35 memiliki jangkauan pengukuran -55ºC hingga +150ºC dengan akurasi ±0.5ºC. Tegangan output sensor suhu IC LM35 dapat diformulasikan sebagai berikut :

    Vout LM35 = Temperature º x 10 mV
      Komparator non inverting

           Komparator adalah komponen elektronik yang berfungsi membandingkan dua nilai kemudian memberikan hasilnya, mana yang lebih besar dan mana yang lebih kecil.
           1.Non-Inverting ComparatorPada Non-Inverting Comparator, tegangan input dipasang pada saluran non-inverting (+)  dan tegangan referensi pada saluran inverting (-).
    Pada rangkaian Non-Inverting Comparator, jika Vin lebih besar dari Vref, maka tegangan output adalah +Vsat (mendekati tegangan +VCC). Jika Vin lebih kecil dari Vref, maka tegangan output adalah -Vsat (mendekati tegangan -VEE).

      J. SENSOR LDR

    Light Dependent resistor (LDR) merupakan sebuah resistor yang nilai resistansinya berubah seiring perubahan initensitas cahaya yang mengenainya. Dalam kondisi gelap, resistansi LDR sekitar 10MΩ, tapi dalam kondisi terang resistansi LDR menurun hingga 1KΩ atau bahkan lebih kecil lagi.
    LDR terbuat dari sebuah cakram semikonduktor seperti kadmium sulfida dengan dua buah elektroda pada permukaannya. Pada saat intensitas cahaya yang mengenai LDR sedikit, bahan dari cakram LDR tersebut menghasilkan elektron bebas dengan jumlah yang relatif kecil. Sehingga hanya ada sedikit elektron untuk mengangkut muatan elektrik. Artinya saat intensitas cahaya yang mengenai LDR sedikit maka LDR akan memiliki resistansi yang besar



     K. SENSOR TOUCH
    •  Sensor Touch


    Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.


    Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.



    Sensor Kapasitif

    Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

    Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

    Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

    Sensor Resistif

    Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

    Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

    Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

    4.1 Prosedur Percobaan [Kembali]
    1. Buka aplikasi proteus
    2. Pilih komponen yang dibutuhkan
    3. Rangkai komponen
    4. Sesuaikan nilai komponen dengan nilai yang dibutuhkan
    5. Jalankan rangkaian

        4.2 Rangkaian Simulasi [Kembali]


            a. Rangkaian Simulasi



                b. Prinsip Kerja

               -    Untuk Rangkaian Pintu Otomatis

               Ketika sensor mendeteksi adanya sensor Touch ditekan, maka akan aktif ditandai dengan testpin berlogika 1. Arus dan tegangan sebesar 5V dialirkan menuju penguat op-amp non inverting amplifier dan terjadi penguatan dari rumus rangkaian non inverting amplifier, Kemudian tegangan menjadi 10 V, dan terjadi penghambatan tegangan di R12, dan menjadi  0,88V dan membuat transistor aktif. Setelahnya suplay mengalirkan arus menuju kaki atas relay yang kemudian diteruskan ke collector dan terus ke emiiter kemudian ke ground. Karna adanya arus yang mengalir di relay, membuat relay menjadi on dan membuat rangkaian menjadi rangkaian tertutup, kemudian arus mengalir menuju altenator yang membuat altenator menyuplai tegangan ke motor dc, sehingga motor dc bergerak yang menandakan pintu terbuka.
                Ketika sensor tidak ada mendeteksi adanya manusia maka sensor off ditandai dengan testpin berlogika 0, yang berarti tidak ada arus dan teganagn yang mengalir di rangkaian, namun rangkaian dalam pada relay menjadi rangkaian tertutup yang membuat altenator menyuplai tegangan ke otor dc sehingga motor dc berputar yang menandakan pintu tertutup.

                - Untuk rangkaian Keran Otomatis

          Ketika sensor mendeteksi adanya tangan manusia maka sensor GP2D120 akan aktif ditandai dengan testpin berlogika 1. Arus dan tegangan akan dialirkan menuju R2 dan terjadi penghambatan tergangan yang kemudian terbaca pada basis transistor Q2 Arus yang terukur pada basis Q2 sebesar 0,77 V yang berarti telah memenuhi syarat untuk mengaktifkan transistor Q2, dimana arus kan mengalir dari suplay ke collector dan ke emiiter di teruskan ke ground. dan membuat relay menjadi on, sehinnga relay berpindah kekiri dan membuat rangkaian menjadi rangkaian tertutup. Setelah relay aktif , arus akan mengali menuju altenator dan altenator akan menyuplai motor Ac, sehingga motor Ac berputar yang menandakan Keran Air hidup, dimana motor Ac diibarakan menjadi keran air.

            - Untuk rangkaian Suhu Otomatis

           Pertama-tama sensor lm35 akan mendeteksi suhu Manusia , jika  suhu  >38°C maka Output tegangan dari sensor yaitu 0,32V akan menuju kaki non inverting dan terjadi penguatan yang menyebabkan tegangan menjadi 0,9V dan terjadi hambatan pada R3 sehingga menjadi 07V yang mana cukup untuk syarat mengidupkan transistor, sehingga power supplay yang mengalirkan arus pada kaki atas relay kemudian menuju kaki colector dan emiter dan menuju ke ground, sehingga ada arus yang terbaca pada relay menyebabkan relay menjadi on dengan berpindah Swich ke kiri, kemudian menggerakkan output lampu menyala sebagai outputnya yang akan menjadi parameter sensor LDR pada ruangan Isolasi.

            - Untuk rangkaian Ruangan Isolasi

        Ketika Sensor LDR mendeteksi adanya cahaya yang ditandakan pada output Sensor suhu berupa cahaya maka sensor LDR akan mengeluarkan ouput  5 V yang menuju R4 kemudian ke transistor yang mana terbaca sebesar 0,78 V yang cukup untuk menghidupkan transisitor kemudian supplay memberikan arus pada kaki relay kemudian menuju kaki colector dan emiter kemudian ke ground, kemudian arus yang terbaca pada relay sehingga membuat relay on dengan berpindahnya kaki relay kekiri sehingga menggerakkan motor Ac yang menandakan ruang isolasi terbuka.


        4.3 Video simulasi [Kembali]









    5. Download File [Kembali]

      Datasheet Sensor LDR- Di sini
     Datasheet LM35 Di sini
